| 概要 |
LCR（轻量无杆）同步带是一种微型直线执行器，其设计可以符合OEM仪器制造商的需求。其设计使得LCR成为机械定位器的理想选择，该产品适用于需要高质量，微型和易于使用的无杆线性执行器的生命科学领域。灵活的尺寸，传动系类型，轴承和行程使其成为生命科学仪器设计的理想构件。
LCR同步带直线执行器是电子控制轻负载和频繁动作应用的理想选择。这使得LCR同步带执行器适用于分析仪器，实验室自动化，微量滴定自动化和液体处理的应用。LCR还适用于移动轻载有效载荷的通用应用，以及购买点自助服务终端，部件穿梭，甚至从无杆气动到电气自动化的转换的应用。 |
| 特征 |
LCR22/LCR30同步带式直线执行器特点：
·型材宽度：22mm/30mm
·有效载荷上限为45N-90N
·推力上限25N-45N
·行程长度可达500mm-1000mm
·速度上限高达375mm/s-870mm/s
·位置重复性+/-0.2mm
·集成传动同步带和导向系统
·方形导轨和滑块轴承选项
·集成零位和限位感应器
·燕尾槽夹持柄座 |
| 典型应用 |
应用市场和行业：
工业制造、包装/仓库、汽车、食品和饮料、纺织品
应用例子：
取放、工厂自动化、堆垛/码垛、物料搬运 |
| 描述 |
| 参数 |
单位 |
LCR22 |
LCR30 |
| 导向 |
- |
方导轨 |
衬套 |
方导轨 |
衬套 |
| 双向重复精度 |
mm |
±0.2 |
±0.5 |
±0.2 |
±0.5 |
| 占空比 |
% |
100 |
100 |
100 |
100 |
| 最大加速度 |
m/s2 |
20 |
20 |
20 |
20 |
| 最大速度 |
mm/s |
675 |
675 |
870 |
870 |
| 额定负载 |
N |
45 |
25 |
90 |
45 |
| 滚摆 |
Nm |
0.9 |
0.1 |
2.6 |
0.3 |
| 偏航 |
Nm |
2.0 |
0.3 |
6.5 |
0.8 |
| 俯仰 |
Nm |
2.5 |
0.8 |
8.2 |
1.5 |
| 最大轴向力 |
N |
25 |
25 |
45 |
45 |
| 每转行程距离 |
mm/rev |
44 |
44 |
58 |
58 |
| 启动力矩 |
mNm |
75 |
75 |
85 |
85 |
| 摩擦系数 |
- |
0.2 |
0.2 |
0.5 |
0.5 |
| 滑块重量 |
kg |
0.2 |
0.2 |
0.5 |
0.5 |
|

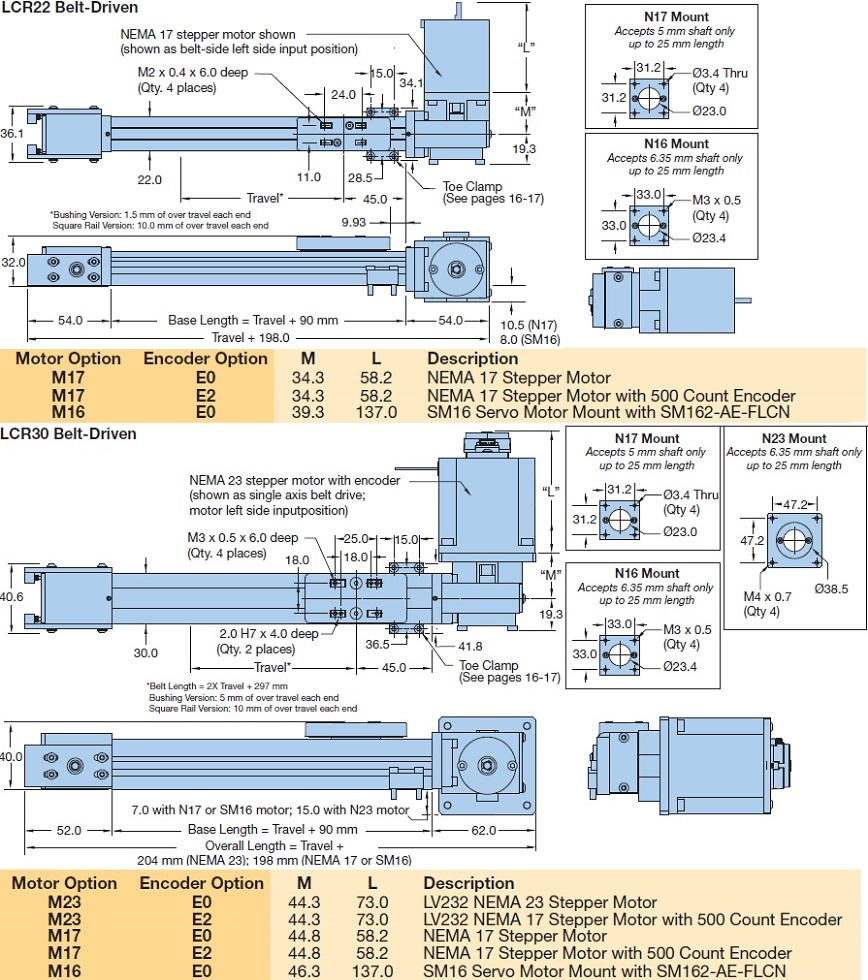

| 尺寸 |
|
| |
