| 概要 |
外径42的Eco系列塑料行星减速机结合了效率和经济，在径向螺纹或焊接MAX版本中，它代表了在更小的安装空间内提供更高的性能。此外，它还满足了对低噪声的性能要求. |
| 特点 |
经济
模块化系统，优化的材料组合:即使是小批量的经济解决方案
温度
也非常适合苛刻的温度范围从-15°到+65°C。
低噪声LN
由于在第一节采用螺旋斜齿轮传动，噪音特别低。
|
| 技术概述 |
| 参数 |
单位 |
1节 |
2节 |
3节 |
| 允许输出扭矩TAB |
Nm |
2 |
5 |
10 |
| 近似效率 |
% |
80 |
70 |
70 |
| 最大背隙 |
° |
1.1 |
1.2 |
1.2 |
| 最大径向负载 |
N |
200 |
320 |
450 |
| 最大轴向负载 |
N |
60 |
100 |
150 |
| 最大允许接触压力 |
N |
500 |
500 |
500 |
| 近似重量 |
g |
335 |
395 |
460 |
| 推荐输入转速 |
rpm |
3000 |
3000 |
3000 |
| 长度 |
L1 |
mm |
- |
65.7 |
- |
| L2 |
mm |
- |
- |
- |
| 减速比 |
i |
4:1 (3,65) |
14:1 (13,53) |
50:1 (50,16) |
| 5:1 (4,59) |
16:1 (15,65) |
58:1 (58,01) |
| 5:1 (5,36) |
17:1 (17,00) |
67:1 (67,08) |
| 7:1 (6,55) |
19:1 (18,92) |
70:1 (70,13) |
| 9:1 (8,63) |
23:1 (22,96) |
81:1 (81,11) |
| 13:1 (13,20) |
25:1 (24,65) |
91:1 (91,36) |
| - |
28:1 (27,76) |
98:1 (98,07) |
| - |
28:1 (28,05) |
102:1 (101,89) |
| - |
34:1 (33,92) |
106:1 (105,65) |
| - |
45:1 (44,69) |
115:1 (114,77) |
| - |
58:1 (58,22) |
123:1 (123,20) |
| - |
68:1 (68,40) |
128:1 (127,74) |
| - |
89:1 (89,10) |
137:1 (136,99) |
| - |
- |
145:1 (145,36) |
| - |
- |
166:1 (166,40) |
| - |
- |
176:1 (175,75) |
| - |
- |
192:1 (191,54) |
| - |
- |
232:1 (231,59) |
| - |
- |
302:1 (301,68) |
| - |
- |
393:1 (392,98) |
| - |
- |
462:1 (461,70) |
| - |
- |
601:1 (601,43) |
|

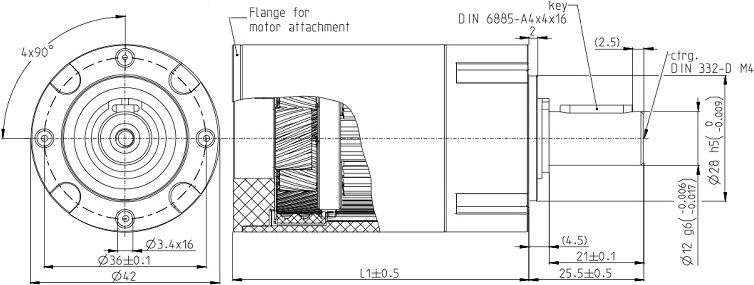

| 尺寸 |
 |
| |
|
|
 |
|
 |
产品样本 |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
